各層面施工具體工藝見附圖剖面圖解析

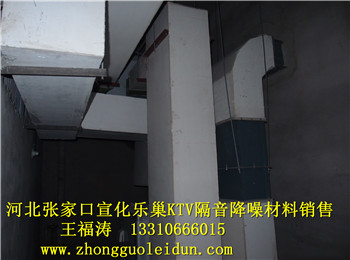

管道隔音不再具體做圖解析：管道隔音具體工藝先包裹1cm橡塑板，然后以隔音材料作為外飾面即可（一般采用鐵絲捆扎施工）
其他細節隔音要點：

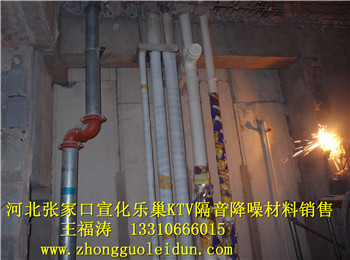

1、 現有的每個樓層的管道井、弱電井均從上方做一道隔音聲閘，上下貫穿房間的管道做隔音處理；

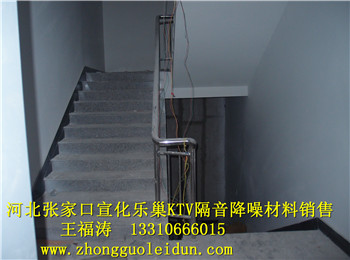

2、 考慮安全通道的上下貫通性，同時考慮消防的可行性在七八層樓梯中間平臺位置作一道完全密封的隔音門；

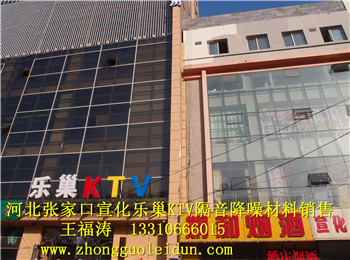

3、 玻璃幕墻與墻體外側面形成的空腔結構最好在七樓原始天花高度位置做一道密封聲閘避免噪音向上有方向性的直傳；
4、 吊頂施工采用卡式龍骨，吊頂?shù)踅畲┻^(guò)上層隔音頂時出現的空洞原則上采用玻璃膠密封處理；
5、 管道（消防管除外）及風盤機組吊筋采用彈簧減震器處理；
6、 原始頂部承重連接的角鐵等支架用隔音材料包裹，同時洞穿隔音吊頂?shù)目障队貌Ａz密封
7、 隔音材料應用過程中注意錯縫搭接一般為3cm
其它為考慮因素根據現場實際情況施工中具體設計調整
